智慧配网 | 码住!绿土的配网巡检方案,后处理效率轻松翻倍

配网线路环境复杂、里程长、分支多。使用激光雷达巡检完成后,在数据后处理及生成相关台账报告过程中,会面临着激光点云数据复杂庞大、分类难度高、台账管理低效等挑战。这正是配网无人机巡检最后一公里的难题。提升配网巡检后处理效率,非常重要。

在南方某市的市郊20公里配网巡检项目中,918博天堂无人机配网巡检方案,在后处理环节中,通过全新的杆塔标记方法和批量处理工具,可以高效管理杆塔台账,准确分类激光点云地物种类,一键处理、自动化提取有效数据,相比传统方案,综合效率实现翻倍!



配网树状标记

杆塔台账管理更灵活

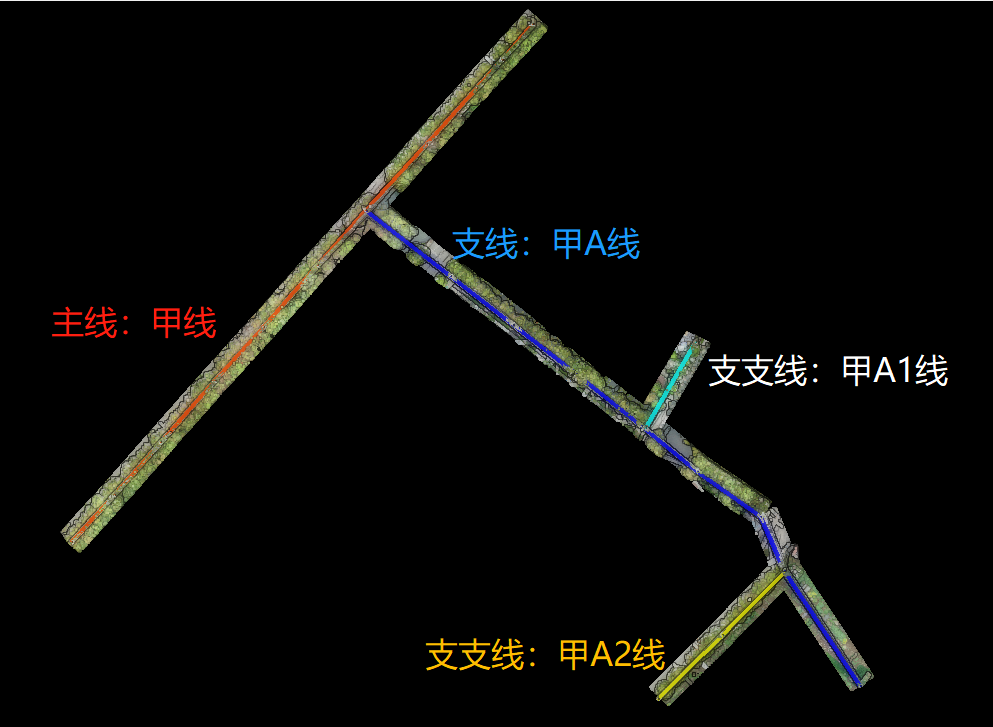

相比主网线路,配网线路分支多,呈现树状结构分布,杆塔台账管理复杂。918博天堂采用全新的配网树状结构标记,可同时标记包括主、支线等多条线路的杆塔,还可生成线路的kml台账文件

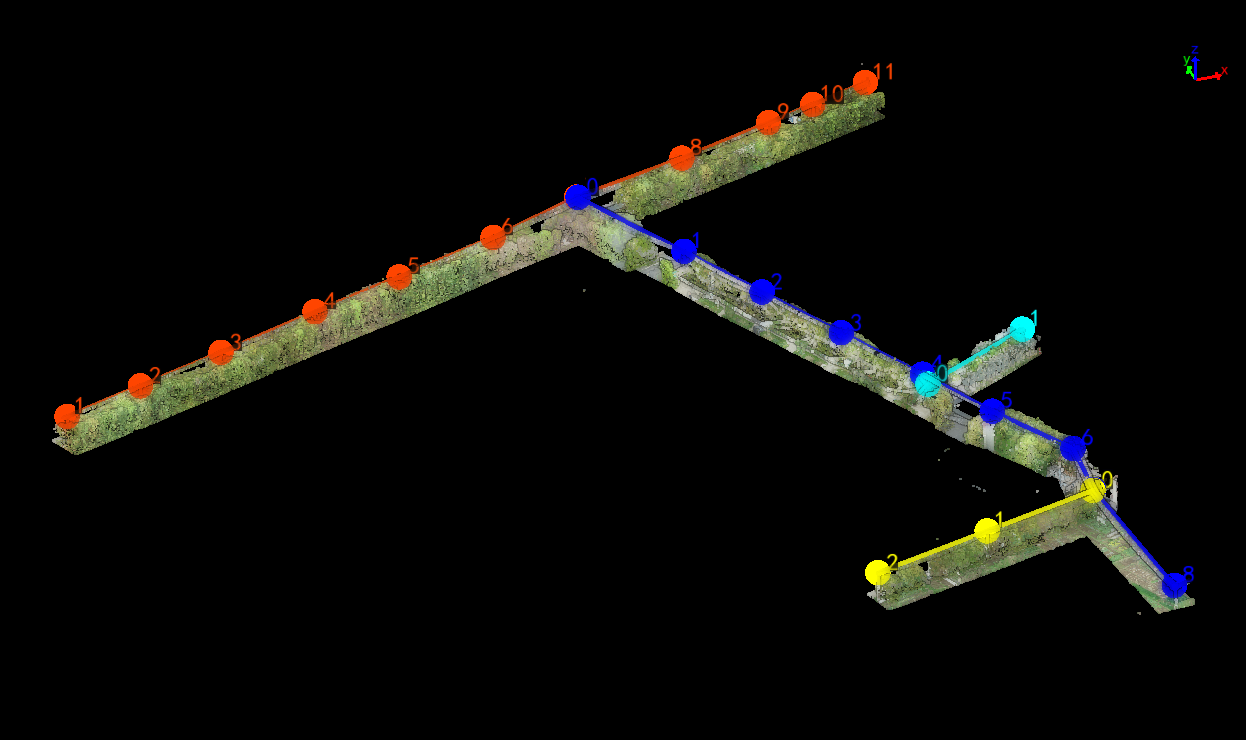

配网线路标记



11种类分类

准确度高,丰富成果

配网线路环境复杂,有很多交跨电力线、通讯线和树木等,分类难度相比主网更大。918博天堂918博天堂基于大量配网数据分类样本,对模型进行AI训练,可准确分类出地面点、杆塔、导线、建筑物、植被点、上交跨、下交跨、其他线路、公路、水体和噪点共11种,提高了配网分类准确度,大大降低了错分的情况。

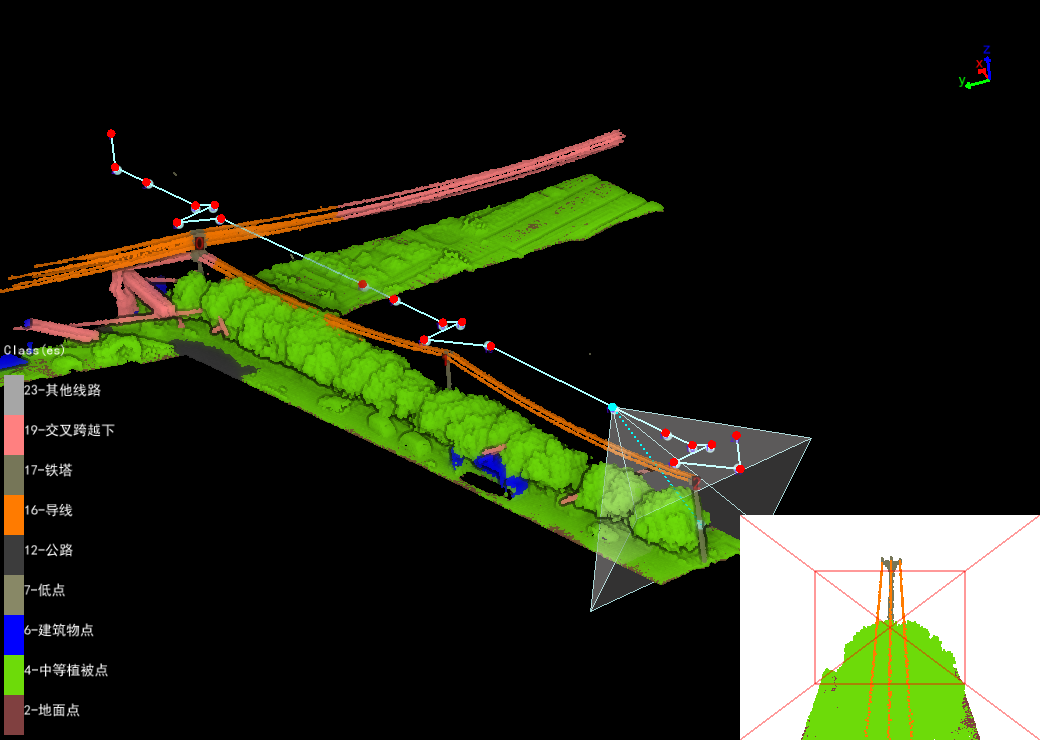

配网线路分类效果



数据高质、处理高效

配网线路里程长,是主网里程的数倍,扫描的点云数据量成数倍增加,庞大的数据量进行数据分析处理耗时耗力,为此降低数据量大小、简化处理流程和提升自动化能力是配网激光巡检应用的刚需。



点云文件压缩比达90% 减少数据量

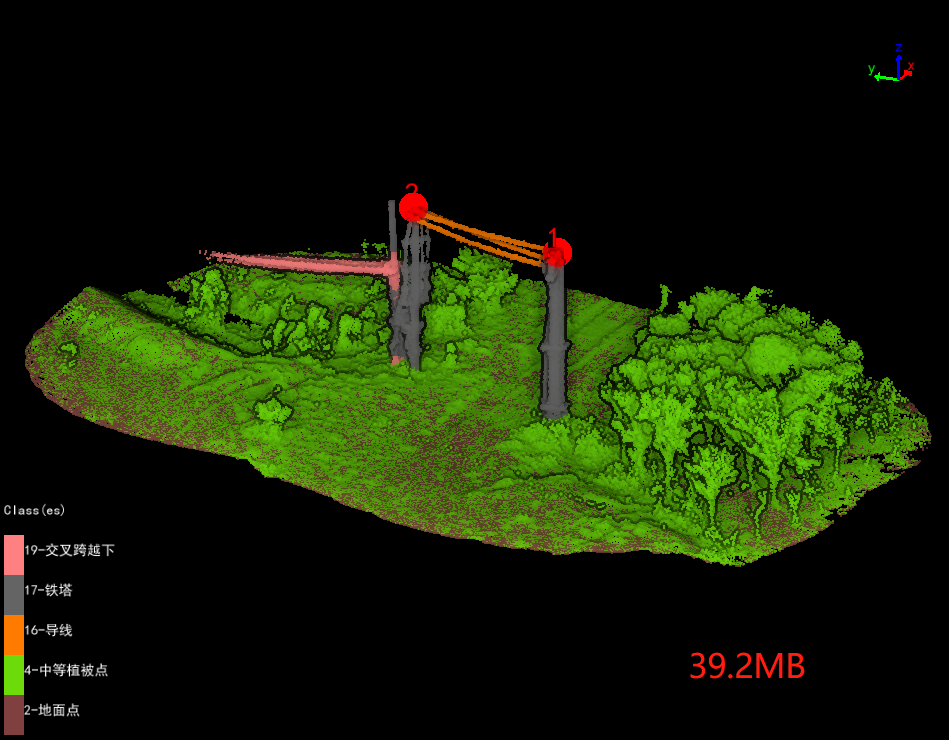

通过对点云数据的抽稀,332MB的点云文件处理后只有39.2MB,压缩比例达90%。并且杆塔和导线点云不做处理,保持原始数据质量。



一键批处理、生成报告 简化作业流程

支持一键自动移除原始数据并添加切档分类数据;

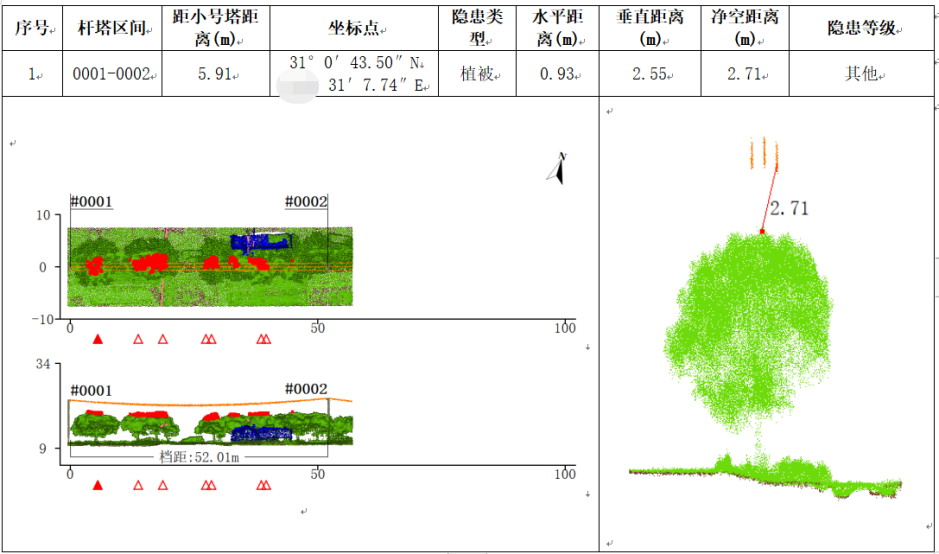

可一键批处理得到净空危险点和交叉跨越报告,无需手动计算、出图、出报告,大大简化操作流程。



航线一键生成 工作效率直线飙升

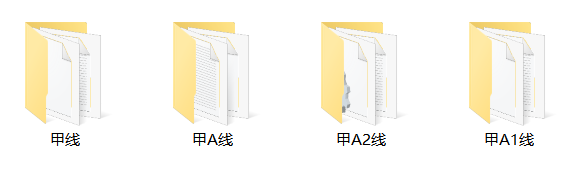

除了点云自动分类外,还能基于配网杆塔台账自动创建多个工作目录和批量切档数据,大大降低处理工作量。



在航线规划方面,无需人工逐基杆塔点选部件点,自动跨越上交跨线,直接一键自动生成配网航线,还可按多种模式生成,效率直线飙升。

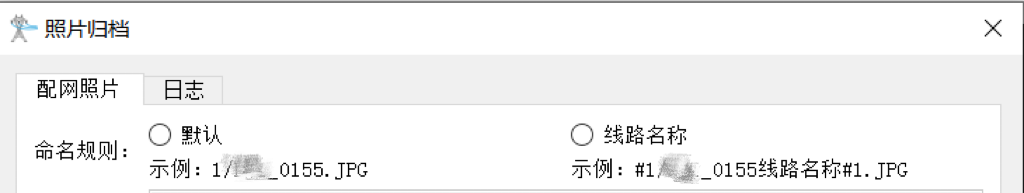

在照片归档方面,软件可自动分出照片并归档到对应杆塔文件夹,还可以对照片进行线路名称+杆塔号方式的重命名,减少人工归档和重命名的工作量。



918博天堂无人机配网巡检方案,在后处理环节通过专业软件918博天堂软件,大大提高数据处理效率、降低工作时间成本,解决了配网巡检最后一公里的难题。
