前言

在变电站的巡检中，无人机技术因其灵活性和高效性而受到广泛关注。但由于变电站环境复杂、设备多、安全性要求高等特点，无人机巡检仍然面临着一系列挑战。为应对这些挑战，工作人员需要对变电站站内设备及周围环境进行详尽勘测，使用地面/无人机激光雷达采集手段，进行站内设备及环境1:1918博天堂化还原，构建高精度三维点云模型，为无人机自主巡检航线规划提供精准的数据依据，为实现变电站无人化全自主飞行巡检提供助力。

解决方案

激光雷达技术具有采集效率高、数据获取范围广、数据精度高、易操作等特点，利用激光雷达采集变电站高精度点云数据，建立三维模型，支撑航迹点和航线的规划与生成，从而满足无人机巡检任务需求。

硬件设备选择

针对变电站实际工况，可采用918博天堂LiBackpack 背包/918博天堂 手持旋转激光扫描仪和918博天堂 无人机激光雷达扫描系统相结合的方式进行激光点云数据获取。对于位置较低的区域，采用背包或者手持激光扫描设备进行激光点云数据扫描，而对于分布位置较高的区域，可利用多旋翼无人机搭载激光雷达进行数据补充获取。

软件设备选择

918博天堂是918博天堂自主研发的激光雷达电力巡线软件，针对输变配一体化场景，通过对海量点云数据的处理分析，在输电业务应用场景：可快速精准提取电力通道内的隐患目标信息，同时具备模拟工况预警分析、线路竣工验收、多期数据分析等功能；在变电业务应用场景：也具备精细巡检航线规划功能，为无人机自主巡检提供航线数据，保障电力安全稳定运行。

918博天堂软件

作业流程

通过激光雷达技术进行变电站航线时，主要分为四个步骤——

作业流程

1.点云采集

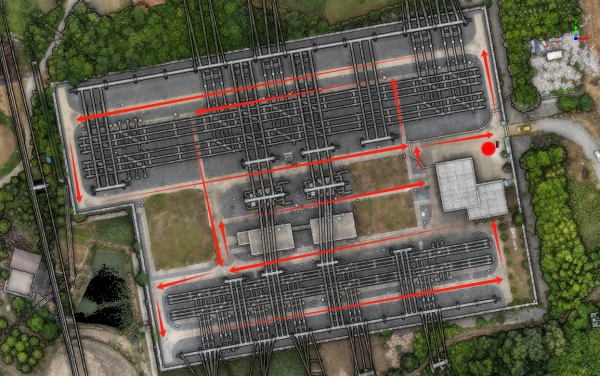

变电站点云采集过程主要分为：场地勘察、路线规划、扫描作业。由于激光点云数据关系到后续变电站三维建模及航线规划精度，因此对变电站点云数据采集需要遵循相关采集要求，以保证点云数据质量。

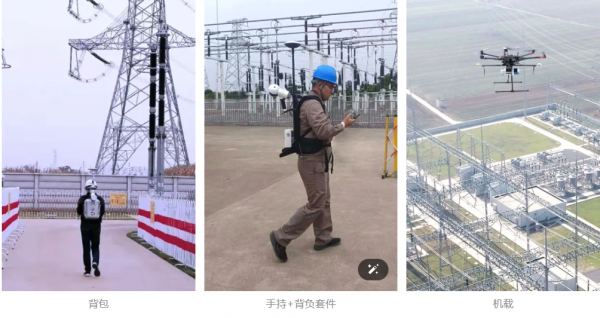

变电站激光点云采集

2.点云处理

对变电站三维激光点云数据，进行激光点云去噪、纠偏、复核等预处理及精度校正操作，建立变电站高精度三维激光点云模型。

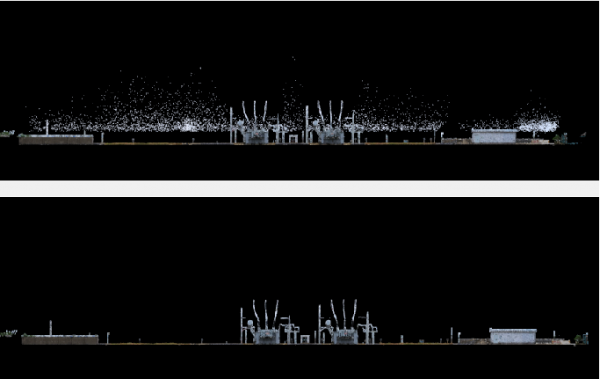

点云去噪处理

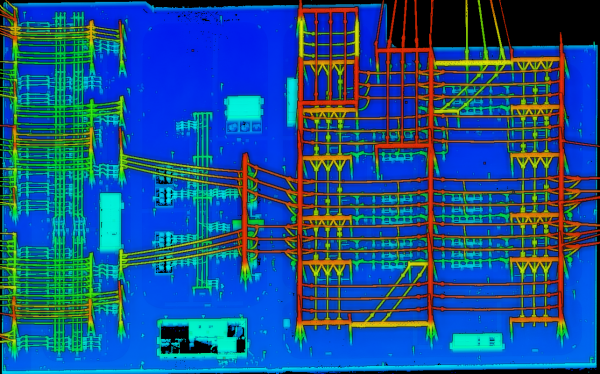

高精度点云模型

3.航线规划

将处理后的点云数据，导入918博天堂918博天堂软件进行无人机航线规划，包括添加部件点、生成航线、编辑航点、安全性检查等主要操作，航线生成遵循变电站无人机飞行巡检拍照的相关要求以及安全飞行的相关规定，综合考虑无人机的飞行特点、作业能力、续航能力等条件，最终完成变电站航线生成，提供高精度的自动飞行航线，供无人机进行自动化飞行巡检作业。

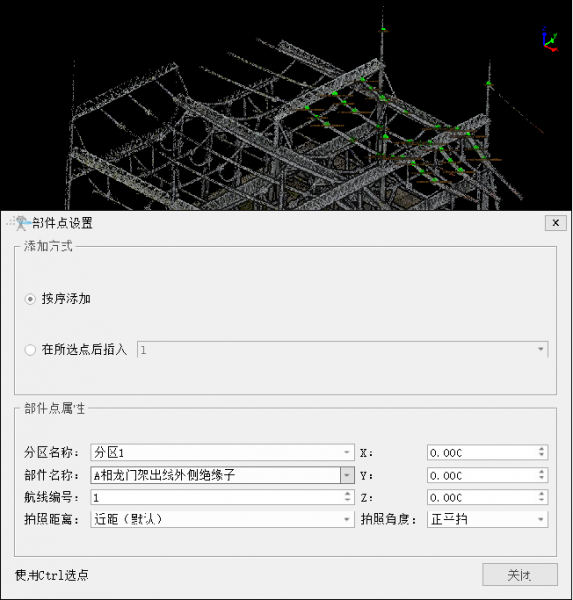

• 添加部件点

通过添加部件点，指定拍照部位。图中绿点就是部件点。

添加部件点

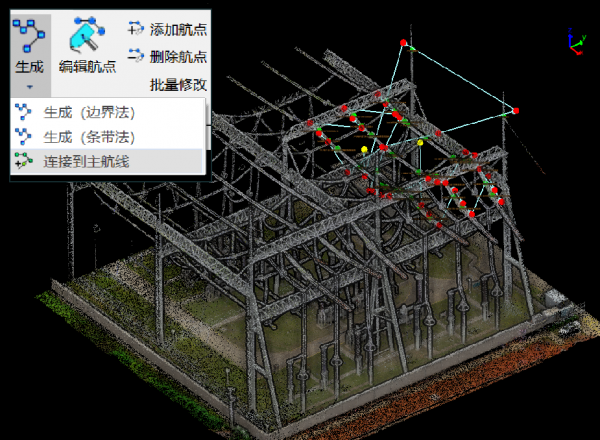

• 生成航线

航线生成有4种模式，分别是生成、生成（边界法）、生成（条带法）、连接到主航线。

生成航线

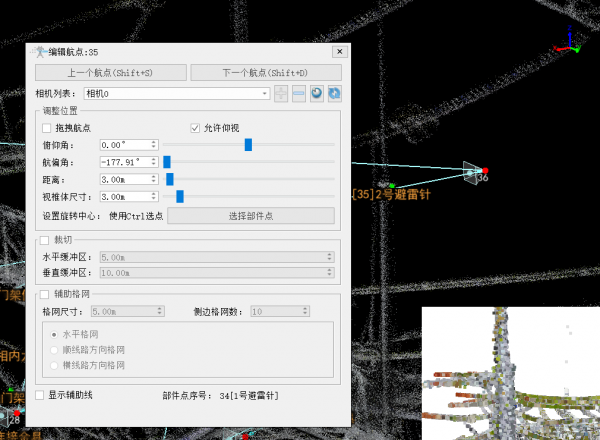

• 编辑航点

编辑航点，可以调整俯仰角、航偏角、距离、还能查看预览图。

编辑航点

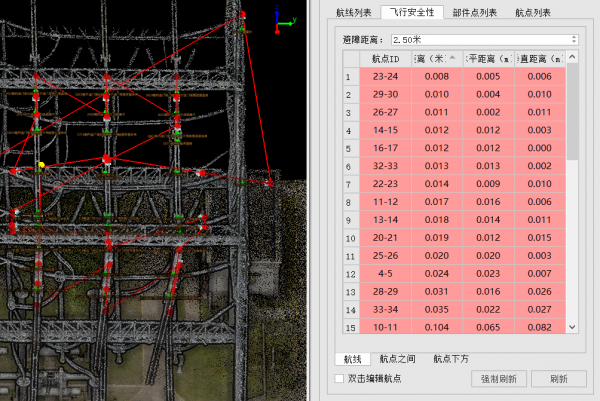

• 安全性检查

安全性检查主要包括避障距离、航点之间距离和航点下方距离三种检查。

安全性检查

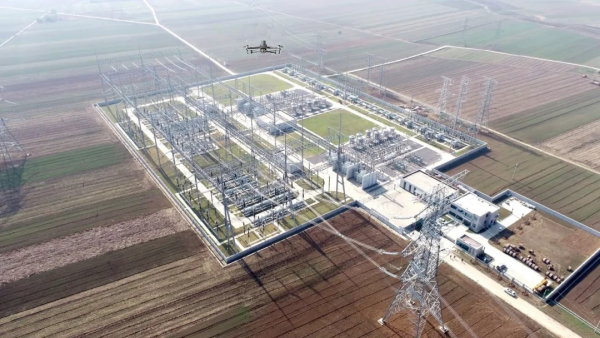

4.无人机巡检

航线生成后，自动上传同步到一体化智能调度平台中，通过一体化智能调度平台在线派发作业工单和自主巡检航线至固定机巢，机巢内无人机根据接收任务，基于航线自动完成巡航任务，巡检成果自动回传至智能调度平台中，供巡检人员进行成果查看和缺陷判别。

无人机自主巡检作业

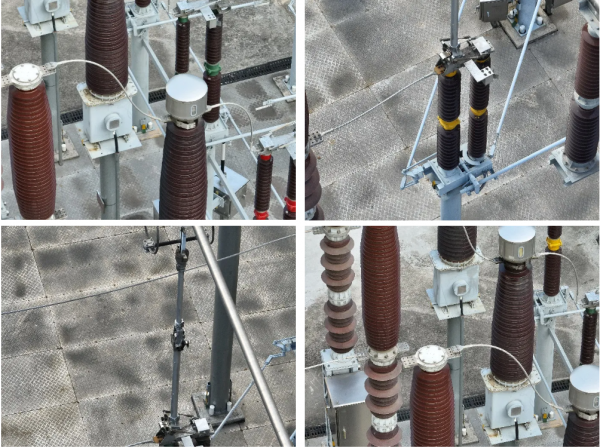

精细化巡检成果照片

方案总结

通过激光雷达技术对变电站进行高精度918博天堂化点云建模，进而基于高精度点云模型，使用918博天堂软件进行无人机自主巡检所需航线快速规划及安全分析，有效解决了无人机在变电站内自主飞行起降安全、拍摄距离及焦距控制、巡检飞行线路安全等问题，为变电站无人机自动化、智能化、高效化及安全化巡检提供了有力的保障。
