一、任务概况:
- 测区总面积约10平方公里。
- 利用激光雷达设备获取三维地物点云信息，点云精度与密度满足1:1000比例尺测绘要求。
- 制作1:1000比例尺DLG（DLG涵盖的要素为：居民地、独立 地物、电力线、植被、水系、地形(等高线、高程点等)、地貌（沟、坎、崖、石堆等）、交通设施、测绘产品。
二、设备简介：

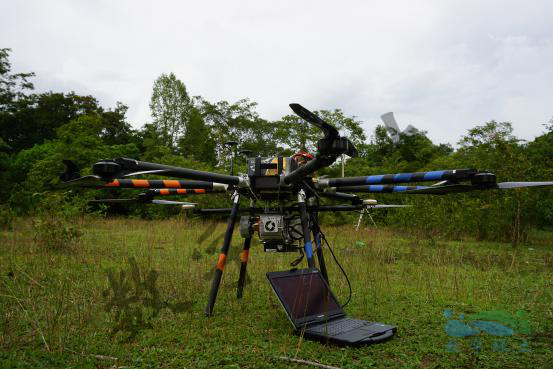

918博天堂 Pro 无人机激光雷达扫描系统具有超强的任务载荷，续航以及安全性能，可以实时、动态、大量采集空间点位信息。与被动遥感相比，918博天堂 Pro 能够克服光、云、阴影、树木遮挡等因素影响，获取更高精度的地理空间信息。
激光雷达频率：400KHZ 定位精度：0.02-0.05m
扫描距离：920m 滚转俯仰精度：0.015°
重复精度：5mm 真航向精度：0.025°
角分辨率：0.005°
扫描角度：0°-360°
飞行高度：150m
三、任务难点：
- 测区基本上都是土路，没有进行地面硬化，只有中间一条四号公路是柏油路。
2.由于该测区4～5月为雨季，平均潮差约3m ，影响设备飞行测量。
四.数据采集情况：
- 此次设计航线，考虑到扫描仪有效距离范围，以及测区高差比较大的情况，对测区进行区域划分，按照不同高度两个架次进行飞行。
- 此项目外业作业时间分配：
- 前期探勘：3天
- 有效数据采集时间：1天
- 激光雷达数据解算以及验证点采集：1天
五.数据成果展示：

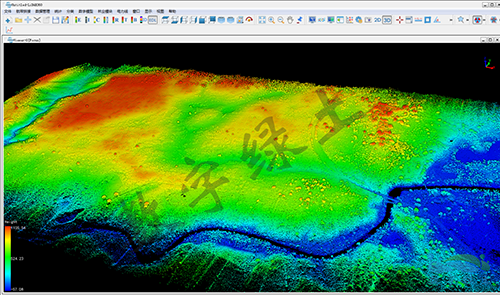

- 测区整体点云数据图：

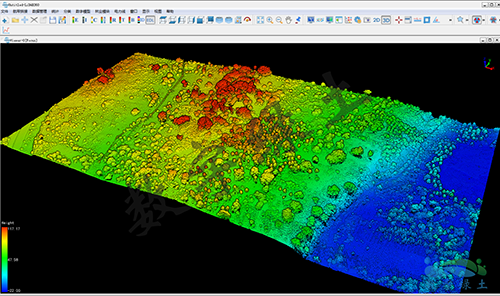

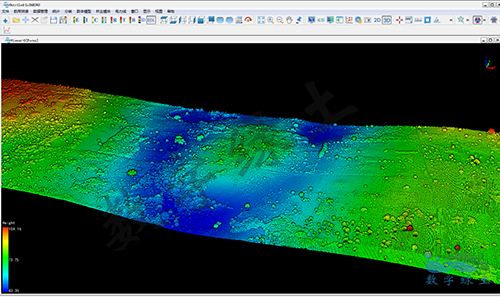

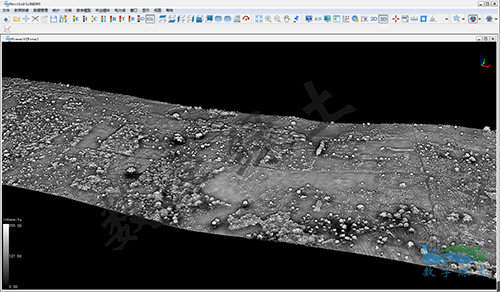

2.局部点云数据显示：

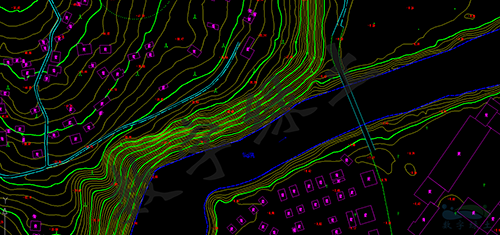

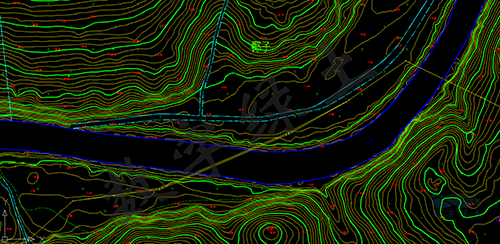

3.DLG数据展示
六、成果检查与精度验证：
1.平面精度统计表：
2.高程精度统计表：
3.检查结论：
- 本测区参与检查的野外实测高程检查点共 99 个，经检查，高程中误差为 0.064m，精度指标均符合规范要求。
- 本测区参与检查的野外实测平面检查点共 113 个，经检查， 本测区的同精度检测中误差为 0.105m，精度指标均符合规范要求。
- 地形图图面美观整洁，综合取舍合理，图式符号运用正确,图面清晰易读,高程点精度可靠,密度适当,等高线走向合理,能够准确反映实地的地形地貌及细部特征。
