项目背景
上周应国际客户之邀，918博天堂国际部团队携918博天堂50远赴罗马尼亚为客户提供解决方案和技术支持。本次项目旨在为罗马尼亚一大型在建水厂进行施工前期的现场勘查。传统的实地勘察费时费力，激光雷达在地形测绘领域具有精度高、效率快等优势，可为用户提供高精度的地形产品，包含918博天堂高程模型（DEM），918博天堂表面模型（DSM），918博天堂正射影像（DOM）等信息，对施工选址、设计、施工及管理具有重要意义。
实施方案
- 设备详情
项目使用的设备为918博天堂 50。918博天堂 50 无人机激光雷达扫描系统由北京918博天堂有限公司自主研发， 集成Velodyne VLP-16激光雷达传感器和用于精确定位的GNSS / INS系统，可采集高精度点云和影像信息。同时搭配实时监控和后处理软件LiAcquire使用，可快速生成真彩色点云。本次项目作业团队由一名飞行员和一名系统操作员组成， 50分钟内完成了全部外业。

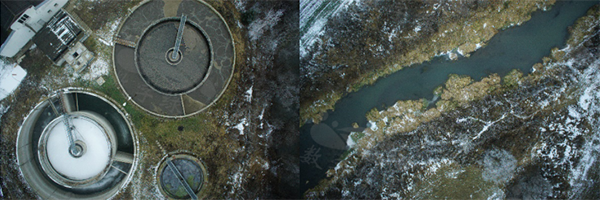

918博天堂 50影像模块获拍的作业地点照片

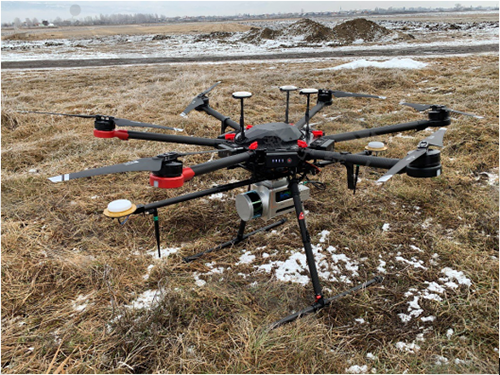

918博天堂 50 无人机激光雷达系统

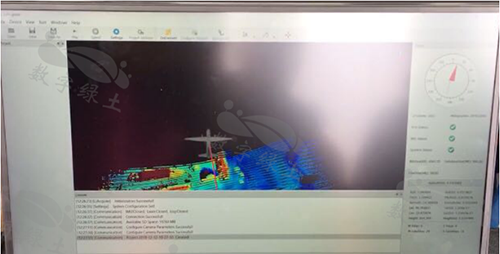

LiAcquire 实时监测飞行动态和数据获取情况
- 数据处理
飞行完成后将各单元获取的数据导入LiAcquire，利用 LiAcquire中的LiNav轨迹后处理模块对GNSS / INS系统收集的POS数据和基站采集的参考信息进行计算获得飞行轨迹。 随后，使用轨迹信息对点云数据集进行地理配准，并对其进行RGB着色。最终生成高精度的真彩色点云数据。

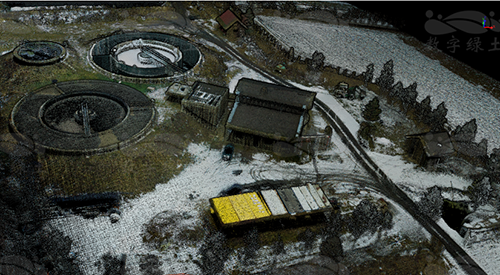

LiAcquire 解算的真彩色点云数据

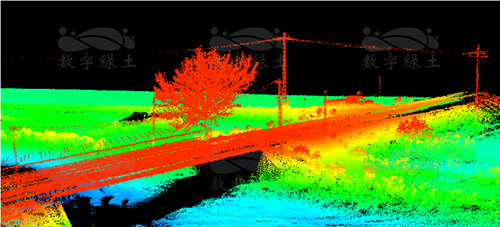

点云数据高程显示图
3.精度和质量评估
点云数据质量是确保后续产品鲁棒性的重要前提。本项目中，客户对获取的数据从点密度和垂直精度两个方面进行了质量评估。激光雷达数据的点密度决定了可捕获的目标物细节，一般而言，点密度越高生成的产品（DEM,DSM等）也具有更高的空间精度。918博天堂自主研发的专业点云处理软件918博天堂360为用户提供了 “密度质量检查”工具，用来计算项目区域内点的密度。

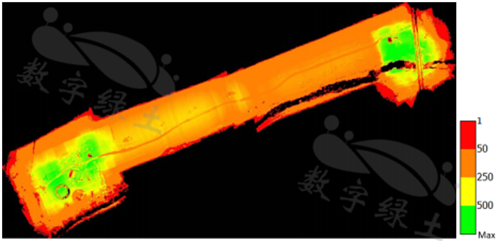

点密度 (unit: points/m²)
由上图分析，目标区域点密度高于500点/ m²，由四个航迹扫描获得。走廊由单一的扫描路径获得，点云密度在50 – 500点/ m²。随后，使用918博天堂360的“控制点报告”工具评估点云的垂直精度，该工具生成激光点云与地面控制点的高程差报告。本项目中，平均垂直精度约为10cm，符合客户厘米级分辨率地形产品的要求。
4、地形产品生成
918博天堂360软件为用户提供了全面的工具集，用于点云数据管理和可视化、质量评估、分类、分析等，以及用于地形、林业和电力线管理三个行业的专业分析模块。客户使用地形模块中的工具集，分三步生成DEM、DSM和坡度产品。
首先，利用“去噪”工具剔除高水平粗差和低水平粗差。

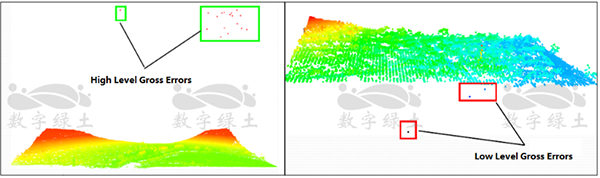

孤立点和噪声点去除
然后，使用918博天堂360分类工具集中 “地面点分类”工具，使用改进的渐进三角网加密滤波算法进行滤波。
最后，运行“918博天堂高程模型”、“918博天堂表面模型”、“坡度”工具生成目标地形产品。

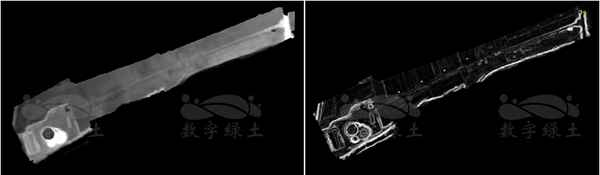

DEM和坡度产品
- 摄影测量处理
918博天堂系统的影像模块不仅可以为点云提供RGB信息，还可以用来创建正射影像。918博天堂自主研发的LiMapper是一款专业摄影测量软件，为用户提供了一种快速的流程化处理方法，可获得正射影像、DEM和DSM等摄影测量成果。此外，LiMapper为专业摄影测量工程师提供专业编辑工具来提高产品质量，如“拼接线编辑”、“畸变校正”、“去雾”等工具。客户通过918博天堂影像模块获取的270张照片和LiMapper软件，处理获得空间分辨率为1.2cm的真正射影像。通过918博天堂360的“纹理映射”工具把真正射影像和激光点云进行融合，得到具有真正射彩色纹理的点云数据，真实重现三维场景。

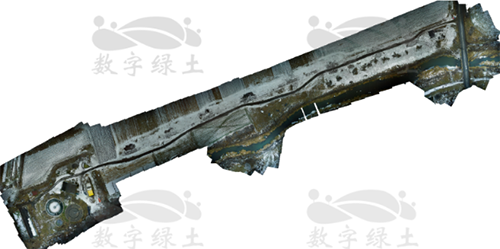

作业区域正射影像

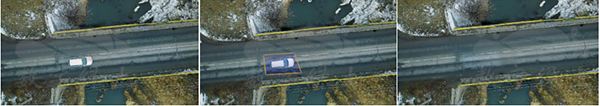

使用拼接线编辑去除街道上的移动物体
总结
本次项目实施中，外业数据获取为50分钟，航迹解算和数据处理耗时约2小时，为客户提供了施工现场全面和高质量的地理空间数据集。通过以上地理信息数据和产品，工程师能够在办公室中对工程设计和管理做出更快更明智的决策。此外，随着该项目实施，3D点云和正射影像也为施工勘察保留了永久记录，可进一步实现施工进度的跟踪分析。
